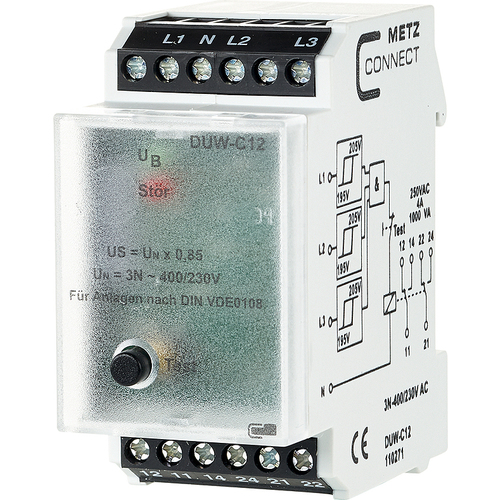

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11- ... Mehr anzeigen Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.Anschluss mit Schraubklemmen

Ausführung des elektrischen Anschlusses= Schraubanschluss
Mit abnehmbaren Klemmen= nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz= 230 V
Spannungsart zur Betätigung= AC
Funktion Phasenfolgeüberwachung= nein
Funktion Phasenausfallerkennung= ja
Funktion Unterspannungserkennung= ja
Funktion Überspannungserkennung= nein
Funktion Asymmetrieerkennung= nein
Spannungsmessbereich= 400 V
Anzahl der Kontakte als Wechsler= 2
Breite= 35 mm
Höhe= 70 mm
Tiefe= 65 mm
