Art-Nr.: | 511974607 |
GTIN-Nr.: | 3471523110137 |
Hersteller-Nr.: | 1SBL137001R1301 |
Hersteller: | ABB |
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsg ... Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Bemessungssteuerspeisespannung Us bei AC 50 Hz= 100 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz= 100 V
Bemessungssteuerspeisespannung Us bei DC= 100 V
Spannungsart zur Betätigung= AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V= 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V= 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V= 4 kW
Bemessungsbetriebsleistung NEMA= 1,4914 kW
Geeignet für Reiheneinbau= nein
Anzahl der Hilfskontakte als Öffner= 1
Anschlussart Hauptstromkreis= Schraubanschluss
Anzahl der Schließer als Hauptkontakte= 3
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsg ... Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Bemessungssteuerspeisespannung Us bei AC 50 Hz= 100 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz= 100 V
Bemessungssteuerspeisespannung Us bei DC= 100 V
Spannungsart zur Betätigung= AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V= 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V= 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V= 4 kW
Bemessungsbetriebsleistung NEMA= 1,4914 kW
Geeignet für Reiheneinbau= nein
Anzahl der Hilfskontakte als Öffner= 1
Anschlussart Hauptstromkreis= Schraubanschluss
Anzahl der Schließer als Hauptkontakte= 3

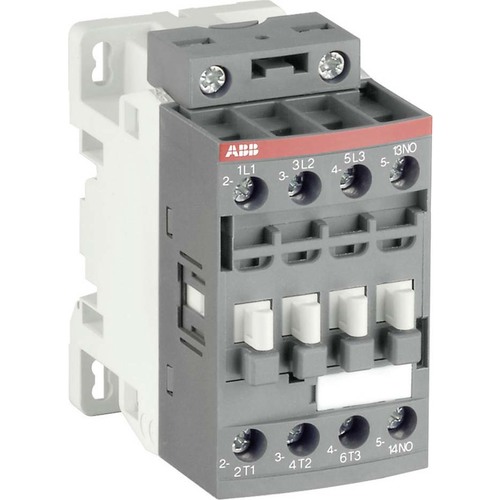

ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-01-13 | |||||||||||||||||||
|
| ||||||||||||||||||
![]() |
|
