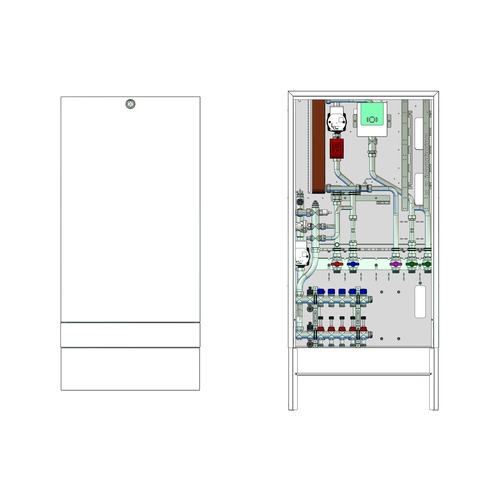

Die Frischwasser-Wohnungsstation
Friwara W22-FBR-63-AP 7 Hkr.
Kurzprofil:
- Schüttleistung: bis 22 l/min
- kupfergelöteter Plattenwärme-
übertrager
- im Aufputzschrank montiert
- Festwertregelgruppe 20-50 °C
mit Pumpe
- Verteiler für Flächenheizung
mit Durchflussanzeigern für den
manuellen hydraulischen Abgleich
Beschreibung:
Die Frischwasser-Wohnungsstation
Friwara W-FBR dient der
Warmwasserversorgung und zusätzlich
der Versorgung und Regelung von
Flächenheizungen mit Festwertregler
20-50 °C, integrierter ... Mehr anzeigen Die Frischwasser-Wohnungsstation
Friwara W22-FBR-63-AP 7 Hkr.
Kurzprofil:
- Schüttleistung: bis 22 l/min
- kupfergelöteter Plattenwärme-
übertrager
- im Aufputzschrank montiert
- Festwertregelgruppe 20-50 °C
mit Pumpe
- Verteiler für Flächenheizung
mit Durchflussanzeigern für den
manuellen hydraulischen Abgleich
Beschreibung:
Die Frischwasser-Wohnungsstation
Friwara W-FBR dient der
Warmwasserversorgung und zusätzlich
der Versorgung und Regelung von
Flächenheizungen mit Festwertregler
20-50 °C, integrierter Pumpe und
Flächenheizungsverteiler.
Funktionsweise
Trinkwasserversorgung
Die Friwara Wohnungsstation
funktioniert im Durchlaufprinzip und
sorgt für eine stetige, komfortable und
hygienisch einwandfreie Warmwasser-
versorgung.
Die Erwärmung des Trinkwassers erfolgt
ausschließlich bei Bedarf über einen
verbauten Plattenwärmeübertrager aus
Edelstahl. Durch die thermische Länge
des Übertragers wird eine rasche
Auskühlung und eine niedrige
Rücklauftemperatur garantiert. Die
Regelung, der am Regler vorgegebenen
Warmwassertemperatur, erfolgt durch
ein Zusammenspiel aus Volumenstrom-
sensor, Temperaturfühlern und PWM-
Ladepumpe. Der elektronische
Spezialregler (je nach Modul auch als
LAN und W-LAN Regler möglich)
gewährleistet auch bei schwankenden
Vorlauftemperaturen die exakte
Einhaltung der Trinkwarmwasser-
temperatur.
Der primärseitige Versorgerkreis wird
über ein Zonenventil nur dann geöffnet,
wenn die Station einen Warmwasser-
bedarf erkennt. Nach Beendigung des
Zapfvorganges wird das Ventil sofort
geschlossen.
Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im
Primär-Heizungsstrang in der Friwara
Wohnungsstation wird ein Festwert-
regelset mit Wärme versorgt.
Das Festwertregelset regelt die
Vorlauftemperatur über ein
Einspritzventil und den Bypass aus dem
Flächenheizungsrücklauf auf die
gewünscht Vorlauftemperatur
(Einstellbereich 20-50 °C).
Über die im Festwertregelset verbaute
Pumpe (Wilo Para 15-130 / 6-43 / SC-12)
wird der benötigten Volumenstrom
der Flächenheizung bereitgestellt.
Hydraulisch lässt sich der
Flächenheizungsstrang über
ein integriertes Regulierventil zum
Primärstrang abgleichen. Zusätzlich ist
zum Schutz der Flächenheizung ein
STB (fix auf 55 °C eingestellt)
verbaut. Das integrierte
Rückschlagventil verhindert
Fehlzirkulationen. Über den
Heizkreisverteiler mit Thermostat-
ventileinsätzen im Rücklaufbalken und
regulierbare Durchflussanzeigern
im Vorlaufbalken werden die Heizkreise
versorgt und hydraulisch abgeglichen.
Vorteile:
- Warmwassertemperatur von 45 bis
60 °C frei wählbar
- einfache Montage und Wartung (Regler
fertig vorverdrahtet)
- konstante Zapftemperatur durch die
elektronische strawa-FRIWA-Regelung
- alle Komponenten aus einer Hand bzw.
in einer komplexen Station
- komfortable Möglichkeit zur Kalt-
wasser- und Wärmezählung im Wohnbau-
bereich
- druckgeprüft
- alle trinkwasserführenden Bauteile
entsprechen den Richtlinien des DVGW
Bestandteile:
Schrank:
- Aufputzausführung (AP)
- aus feuerverzinktem Stahlblech und
alle sichtbaren Teile in Weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße
B x H x T: 706 x 1493 x 180 mm
Anschlussleiste:
- Anschlussleiste 5-fach:
PVL-PRL-TWW-ETWK-ATWK
PVL: Primär-Vorlauf
PRL: Primär-Rücklauf
TWW: Trinkwasser warm
ETWK: Eingang Trinkwasser kalt
ATWK: Ausgang Trinkwasser kalt
- Kugelhähne DN 25 (1''AG fld.)
aus Messing mit DVGW-Zulassung
- optional mit Zirkulation
- Primär-Rücklauf optional mit Strang-
regulierventil (SRV) Ballorex Vario
DN20 oder Differenzdruckregler (DP)
Ballorex DP DN20
Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfer-
gelötet (Cu) oder edelstahlgelötet (VA)
- Pulsweitenmodulierende Hocheffizienz-
pumpe Wilo Typ Yonos Para
15-130/8-75/IPWM-12
- Motorventil DN 25 im Ladekreis zur
Absperrung der Frischwasserstation im
Standby
- Wärmezählerpassstück variabel
1''AG fld. (Länge 130mm) oder
3/4'' AG fld. (Länge 110mm)
- Fühlereinbaustück direktfühlend
D= 5-5,2mm M10x1 IG (für Fabrikate Ista
Sensonic, Allmess V-Lite,
Pollux Com E, Techem delta tech,
Minol M, Rossweiner, ABB, Entec,
Molline)
Verrohrungsmaterial Edelstahl 1.4301
(DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager mit Schütt-
leistung (SL) 22l/min
- Rückschlagklappe, Impulsgeber
Wasserzählerpassstück variabel
1''AG fld. (Länge 130mm) oder
3/4''AG fld. (Länge 110mm)
Verrohrungsmaterial Edelstahl 1.4401
(DIN EN 10088)
Frischwasserregler:
- Friwara Standardregler 1.0, optional
mit Friwara Regler LAN 2.0 oder WLAN 2.0
- Trinkwarmwassertemperatur einstellbar
von 45-60 °C
- Zirkulationsfunktionen (Zeitintervall)
- Komfortschaltung für Warmhaltung des
Plattenwärmeübertrager
- Einbindung in strawa Remoteportal bei
Regler LAN 2.0 und Regler-WLAN 2.0
FBR-Regelgruppe:
Vorlauffestwerttemperatur über
Festwertregler einstellbar von
20-50 °C
Mit Pumpe Wilo
Para 15-130/6-43/SC-12
Integriertes Regulierventil am Primär-
rücklauf für hydraulischen Abgleich
Integriertes Rückschlagventil und
Temperaturbegrenzer fix auf 55 °C
Anschluss an Heizkreisverteiler über
flexible Schläuche mit 1'' ÜW fld.
Heizkreisverteiler:
FBH-Anschlussverteiler e-class 63 7 Hkr.
mit Regolux Durchflussanzeiger 0-3 l/min
und THV-Einsatz mit Anschlussgewinde
M30x1,5,
Spül-, Füll-, Entleer- und Entlüftungs-
ventil im Vor- und Rücklaufbalken
Technische Daten:
Primärseite:
- max. Temperatur 90 °C
-> Empfehlung 60 °C zum Schutz
des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärme-
übertrager bis 77 kW
- max. Druckverlust 350 mbar
- max. Massenstrom ca. 1320 kg/h
Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Zapfleistung 22 l/min
bei primär 75 °C / 25 °C,
und sekundär 60 °C / 10 °C
- max. trinkwasserseitiger Druckverlust
500 mbar
- Anschlüsse 1'' AG flachdichtend für
Heizung und Trinkwasser
- Zirkulationsanschluss 3/4'' IG
- Ladepumpe: Pulsweitenmodulierende
(PWM) Hocheffizienzpumpe Wilo (W)
Typ Yonos Para 15-130 / 8-75 / IPWM-12
Zirkulationspumpe (optional):
Xylem ecocirc Pro 13-1 / 940-01
Flächenheizung:
Einstellbereich Vorlauftemperatur
20-50 °C
max. Betriebsdruck 4 bar
max. Prüfdruck 6 bar
max. Volumenstrom ca. 1,5 qbm/h
Umwälzpumpe:
Wilo Para 15-130 / 6-43 / SC-12
integriertes Rückschlagventil
Sicherheitstemperaturbegrenzer
(STB) fix auf 55 °C
