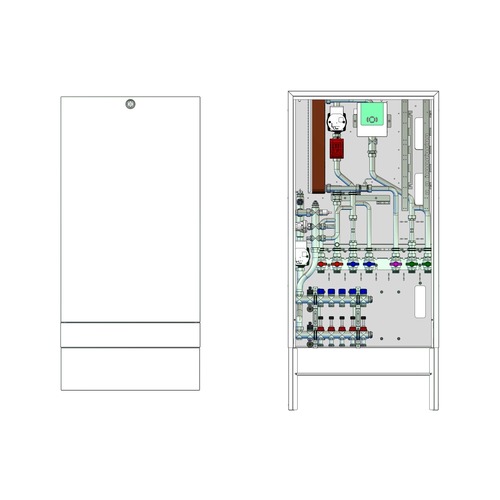

Die Frischwasser-Wohnungsstation Friwara W22-FBR-63-HT-AP 9 Hkr. Kurzprofil: - Schüttleistung: bis 22 l/min - kupfergelöteter Plattenwärme- übertrager - im Aufputzschrank montiert - Festwertregelgruppe 20-50 °C mit Pumpe - Verteiler für Flächenheizung mit Durchflussanzeigern für den manuellen hydraulischen Abgleich - zusätzlicher Hochtemperaturabgang für statische Heizflächen Beschreibung: Die Frischwasser-Wohnungsstation Friwara W-FBR-63-HT dient der Warmwasserversorgung und der Versorgung und Regelung von < ... Die Frischwasser-Wohnungsstation Friwara W22-FBR-63-HT-AP 9 Hkr. Kurzprofil: - Schüttleistung: bis 22 l/min - kupfergelöteter Plattenwärme- übertrager - im Aufputzschrank montiert - Festwertregelgruppe 20-50 °C mit Pumpe - Verteiler für Flächenheizung mit Durchflussanzeigern für den manuellen hydraulischen Abgleich - zusätzlicher Hochtemperaturabgang für statische Heizflächen Beschreibung: Die Frischwasser-Wohnungsstation Friwara W-FBR-63-HT dient der Warmwasserversorgung und der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C, integrierter Pumpe und Flächenheizungsverteiler. Zusätzlich kann über einen Hochtemperaturheizkreis statische Heizflächen, wie z.B. Badheizkörper versorgt werden. Funktionsweise Trinkwasserversorgung Die Friwara Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasser- versorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstrom- sensor, Temperaturfühlern und PWM- Ladepumpe. Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwasser- temperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasser- bedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen. Flächenheizungsversorgung: Über einen zusätzlichen Abgang im Primär-Heizungsstrang in der Friwara Wohnungsstation wird ein Festwert- regelset mit Wärme versorgt. Das Festwertregelset regelt die Vorlauftemperatur über ein Einspritzventil und den Bypass aus dem Flächenheizungsrücklauf auf die gewünscht Vorlauftemperatur (Einstellbereich 20-50 °C). Über die im Festwertregelset verbaute Pumpe (Wilo Para 15-130 / 6-43 / SC-12) wird der benötigten Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über ein integriertes Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein STB (fix auf 55 °C eingestellt) verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen. Über den Heizkreisverteiler mit Thermostat- ventileinsätzen im Rücklaufbalken und regulierbare Durchflussanzeigern im Vorlaufbalken werden die Heizkreise versorgt und hydraulisch abgeglichen. Versorgung der statischen Heizflächen: Zusätzlich sind nach dem Heizungsprimär Eingang und vor Ausgang zusätzliche Abgänge mit Absperrungen installiert über die statischen Heizflächen (z. B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbauten Pumpe realisiert, in der Station ist hier keine Pumpe vorgesehen. Vorteile: - Warmwassertemperatur von 45 bis 60 °C frei wählbar - einfache Montage und Wartung (Regler fertig vorverdrahtet) - konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung - alle Komponenten aus einer Hand bzw. in einer komplexen Station - komfortable Möglichkeit zur Kalt- wasser- und Wärmezählung im Wohnbau- bereich - druckgeprüft - alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW Bestandteile: Schrank: - Aufputzausführung (AP) - aus feuerverzinktem Stahlblech und alle sichtbaren Teile in Weiß RAL 9016 - alle Halterungen mit Gummieinlage - Maße B x H x T: 706 x 1493 x 180 mm Anschlussleiste: - Anschlussleiste 7-fach: SVL-PVL-PRL-SRL-TWW-ETWK-ATWK SVL: Sekundär-Vorlauf PVL: Primär-Vorlauf PRL: Primär-Rücklauf SVL: Sekundär-Rücklauf TWW: Trinkwasser warm ETWK: Eingang Trinkwasser kalt ATWK: Ausgang Trinkwasser kalt - Kugelhähne DN 25 (1''AG fld.) aus Messing mit DVGW-Zulassung - optional mit Zirkulation - Primär-Rücklauf optional mit Strang- regulierventil (SRV) Ballorex Vario DN20 oder Differenzdruckregler (DP) Ballorex DP DN20 Frischwassermodul: Heizungsseite: - Plattenwärmeübertrager (PWÜ) kupfer- gelötet (Cu) oder edelstahlgelötet (VA) - Pulsweitenmodulierende Hocheffizienz- pumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12 - Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby - Wärmezählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4'' AG fld. (Länge 110mm) - Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline) Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) Trinkwasserseite: - Plattenwärmeübertrager mit Schütt- leistung (SL) 22l/min - Rückschlagklappe, Impulsgeber Wasserzählerpassstück variabel 1''AG fld. (Länge 130mm) oder 3/4''AG fld. (Länge 110mm) Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) Frischwasserregler: - Friwara Standardregler 1.0, optional mit Friwara Regler LAN 2.0 oder WLAN 2.0 - Trinkwarmwassertemperatur einstellbar von 45-60 °C - Zirkulationsfunktionen (Zeitintervall) - Komfortschaltung für Warmhaltung des Plattenwärmeübertrager - Einbindung in strawa Remoteportal bei Regler LAN 2.0 und Regler-WLAN 2.0 FBR-Regelgruppe: Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50 °C Mit Pumpe Wilo Para 15-130/6-43/SC-12 Integriertes Regulierventil am Primär- rücklauf für hydraulischen Abgleich Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55 °C Anschluss an Heizkreisverteiler über flexible Schläuche mit 1'' ÜW fld. Heizkreisverteiler: FBH-Anschlussverteiler e-class 63 2 Hkr. mit Regolux Durchflussanzeiger 0-3 l/min und THV-Einsatz mit Anschlussgewinde M30x1,5, Spül-, Füll-, Entleer- und Entlüftungs- ventil im Vor- und Rücklaufbalken Technische Daten: Primärseite: - max. Temperatur 90 °C -> Empfehlung 60 °C zum Schutz des PWÜ gegen Verkalkung - max. Prüfdruck 6 bar - max. Betriebsdruck 4 bar - max. Leistung des Plattenwärme- übertrager bis 77 kW - max. Druckverlust 350 mbar - max. Massenstrom ca. 1320 kg/h Trinkwassererwärmung: - max. Zapftemperatur 60 °C - max. Prüfdruck 15 bar - max. Betriebsdruck 10 bar - max. Zapfleistung 22 l/min bei primär 75 °C / 25 °C, und sekundär 60 °C / 10 °C - max. trinkwasserseitiger Druckverlust 500 mbar - Anschlüsse 1'' AG flachdichtend für Heizung und Trinkwasser - Zirkulationsanschluss 3/4'' IG - Ladepumpe: Pulsweitenmodulierende (PWM) Hocheffizienzpumpe Wilo (W) Typ Yonos Para 15-130 / 8-75 / IPWM-12 Zirkulationspumpe (optional): Xylem ecocirc Pro 13-1 / 940-01 Flächenheizung: Einstellbereich Vorlauftemperatur 20-50 °C max. Betriebsdruck 4 bar max. Prüfdruck 6 bar max. Volumenstrom ca. 1,5 qbm/h Umwälzpumpe: Wilo Para 15-130 / 6-43 / SC-12 integriertes Rückschlagventil Sicherheitstemperaturbegrenzer (STB) fix auf 55 °C
