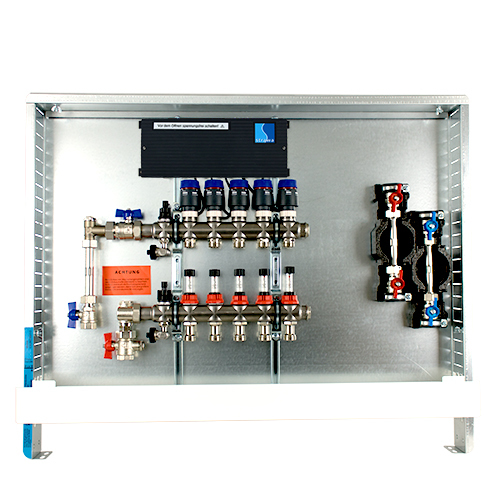

Anschlussstation für Flächenheizungen
H 63-W2-WMZ-X
Primäranschluss vertikal
Verteiler:
strawa e-class 63 mit absperrbaren
integrierten Regolux
Durchflussanzeigern0-3 l/min
(Kvs=1,23 m³/h) mit
Memoryfunktion und Anschlussnippel
im Vorlauf, absperrbare integrierte
Thermostatventileinsätze VA
(Kvs=2,56 m³/h) passend für
elektrothermische Stellantriebe
(strawa-konform) im Rücklauf,
1/2'' mit SFEE-Ventil (Spül-, Füll-, Entleer-
und Entlüftungsventil) im Vor-
und Rücklaufbalken,
Stutzenabstand 50 mm,
er ... Mehr anzeigen Anschlussstation für Flächenheizungen
H 63-W2-WMZ-X
Primäranschluss vertikal
Verteiler:
strawa e-class 63 mit absperrbaren
integrierten Regolux
Durchflussanzeigern0-3 l/min
(Kvs=1,23 m³/h) mit
Memoryfunktion und Anschlussnippel
im Vorlauf, absperrbare integrierte
Thermostatventileinsätze VA
(Kvs=2,56 m³/h) passend für
elektrothermische Stellantriebe
(strawa-konform) im Rücklauf,
1/2'' mit SFEE-Ventil (Spül-, Füll-, Entleer-
und Entlüftungsventil) im Vor-
und Rücklaufbalken,
Stutzenabstand 50 mm,
erfüllt DIN EN 1264-4
Anschlussgarnitur:
mit Wärmezählerverrohrung
bestehend aus 90Grad-Winkelanschlußstück
mit 1/2'' Stopfen im Vor- und Rücklauf,
3/4'' Kugelhahn mit Fühleranschluss für
direkteintauchende Fühler
(d 5-5,2 mm, M10x1-IG IG) im Vor- und
Rücklauf, zusätzlicher 3/4'' Kugelhahn im
Rücklauf, WMZ-Distanzrohr mit 3/4'' AG fld.
Länge 110 mm, Fühlereinbaustück
austauschbar
(Fühlereinbaustück d 6 mm M12x1 AG,
Art.-Nr.: 55-330024), auf Anfrage 1''
Wasserstrecken:
W2 = 2 Wasserzählereinbaustrecken
KW+WW mit DVGW-Kugelhähnen 3/4'' ,
Anschluss vertikal, inklusive
EPP-Dämmung gemäß EnEV
Verteilerschrank:
UP-Schrank 80 mit verzinkter oder
weißer (RAL 9016) Frontblende,
auf Anfrage mit Kunststofffrontblende
Elektrokomponenten:
Vormontierte strawatherm 230 V
Stellantriebe mit RE-OPEN-Funktion,
strawalogiX Klemmleiste mit individüller
Zuordnung der Stellantriebe zu
den Raumthermostaten über ein Wählrad
und kompletter Vorverdrahtung der
strawatherm Stellantriebe mit der
strawalogiX Klemmleiste
max. Betriebsdruck: 4 bar
max. Betriebstemperatur: 70°C
max. Volumenstrom: 2,14 m³/h
Primärseite:
Anschluss vertikal mit Kugelhahn 3/4'' IG
im Vor- und Rücklauf
Sekundärseite:
Anschluss vertikal mit 3/4'' AG mit Konus
passend für Klemmverschraubungen
im Vor- und Rücklauf
Einbautiefe Schrank: 90-120 mm

H 63-W2-WMZ-X 7 Hkr.
im UP-Schrank 80/2,0
B x H x T: 725 x 710 x 90-120 mm
Frontblende in weiß RAL 9016
Art.-Nr.: 56+826307X
Fabrikat: s t r a w a
