Art-Nr.: | 805600000 |
GTIN-Nr.: | 4036705113543 |
Hersteller-Nr.: | 8910100 |
Hersteller: | Reflex Winkelmann |
Reflex Variomat Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen. Hydraulikteil: Druckhaltung wird mittel ... Reflex Variomat Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen. Hydraulikteil: Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus: -Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten-potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung-digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers -230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet, Netzanschlusskabel und Netzstecker, Systemanschlüsse mittels integrierten Absperrungen. Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
Reflex Variomat Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen. Hydraulikteil: Druckhaltung wird mittel ... Reflex Variomat Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen. Funktionseinheit bestehend aus Hydraulikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE-Kennzeichen. Hydraulikteil: Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte. Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus: -Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten-potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung-digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers -230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet, Netzanschlusskabel und Netzstecker, Systemanschlüsse mittels integrierten Absperrungen. Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.

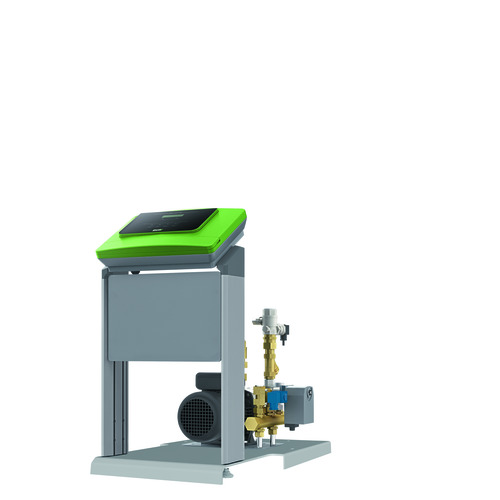

Reflex Steuereinheit variomat VS 1 1 Pumpe, Druck halten/entgasen/nachsp. | |||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||
![]() |
| ||||||||||||||||||||||||||||||
ProduktdetailsReflex Variomat Steuereinheit, Hydraulik
und Steuerungsmodul für Druck halten,
entgasen, nachspeisen in geschlossenen
Heizwasser- und Kühlkreisläufen.Gebaut
nach DIN EN 12828 und den Anforderungen
der VDI 4708 mit CE-Kennzeichen.Geeignet
für den Einsatz in lärmsensiblen
Bereichen. Funktionseinheit bestehend
aus Hydraulikteil und Control Basic
Steuerungs- und Bedieneinheit. Beides
ist ergonomisch und wartungsfreundlich
in ein modulares bodenstehendes
Rahmensystem aus EV 1 eloxierten
Aluminiumpräzisionsprofilen eingebunden
und mit CE-Kennzeichen. Hydraulikteil:
Druckhaltung wird mittels einer
Edelstahlkreiselpumpe in Verbindung mit
einem robusten schmutzunempfindlichen
Motorkugelhahn mit vorgeschaltetem
Schmutzfänger als Überströmeinrichtung
realisiert. Ein Sicherheitsventil dient
zur Druckabsicherung des
anzuschließenden Variomat Grundgefäß VG
bzw. Folgegefäßes VF. Die
Systemdruckmessung erfolgt mittels
elekronischem Sensor. Druckseitige
Systemanschlüsse sind als gesicherte
Absperrkugelhähne ausgeführt. Sämtliche
Armaturen befinden sich zur variableren
Anordnung der Hydraulik auf einer
drehbaren Grundplatte. Die Control Basic
Steuerung ist in ein robustes
Kunststoffgehäuse integriert, in der
sowohl die Leistungs- und
Kommunikationselektronik und das
Bedientableau mit schmutzunempfindlicher
Folientastatur untergebracht ist.
Control Basic ist eine vollautomatische
frei parametrierbare
Mikroprozessorsteuerung mit Echtzeituhr,
differenzierendem Fehler- und
Parameterspeicher, zweizeiliger
Klartextanzeige für Systemdruck,
Gefäßfüllniveau und allen relevanten
Betriebs- und Störmeldungen, LED-Anzeige
der Betriebsmodi und allgemeiner
Fehlermeldung. Kommunikationselektronik
bestehend aus: -Schnittstelle RS 485 als
Datenschnittstelle bzw. für den
Anschluss optionaler
Kommunikationskomponenten Ausgang zur
Weiterleitung der Sammelmeldung Eingang
zur Signalverarbeitung eines
Kontaktwasserzählers Ausgang zum
Anschluss niveauabhängiger Nachspeise- /
Entgasungsstationen Steuereinheit
komplett montiert und anschlussfertig
nach VDE-Vorschriften verdrahtet,
Netzanschlusskabel und Netzstecker,
Systemanschlüsse mittels integrierten
Absperrungen. Funktionsweise der
Druckhaltung in den Grenzen +/- 0,2 bar
inkl. Pumpenüberwachung. Optimierte
Systemwasserentgasung durch patentierte
vollautomatische Überströmregelung mit
Zyklen für Dauer-, Intervall- und
Nachlaufentgasung. Kontrollierte
Nachspeisung, automatische Unterbrechung
und Störmeldung bei Überschreitung der
Laufzeit und/oder der Zyklenanzahl.
Verarbeitung des Signals eines
Kontaktwasserzählers zur
Maximalmengenbegrenzung und/oder zur
Kapazitätsauswertung von in der
Nachspeiseleitung befindlichen
Ionenaustauschern. Dokumentation und
Kontrolle des Gesamtsystems bezüglich o.
g. Parameter. | |||||||||||||||||||||||||||||||
Technische Daten
|
