Einer für alle. Alles bei einem.

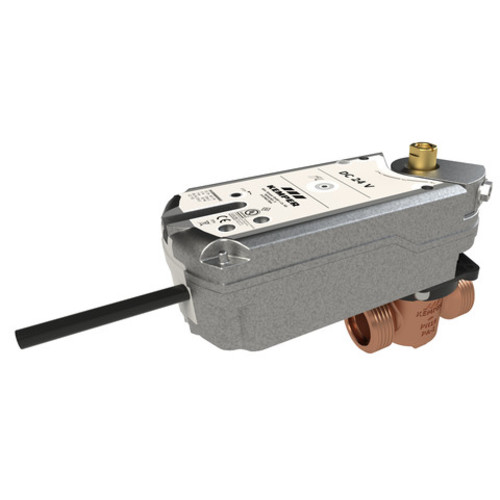

Kemper KHS-VAV Vollstromabsperrvtl.68601 m.Federrückzug-Stellantr.DN25 beids.m.AG

Art-Nr.: 459732000
Hersteller-Nr.: 6860102500
Hersteller: Kemper
Abbildungen ähnlich
XXX €
Bitte melde Dich an um den Preis zu sehen
Lieferzeit: ca. 1-2 Wochen
Beschaffungsware
Menge:
ST
Jetzt Anmelden

KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V, Figur 686 01

Produktmerkmale

  • elektrische Absperreinrichtung kombinierbar mit Spülsystem
  • äußerst druckverlustarm
  • mediumberührte Metallteile aus Edelstahl und Rotguss
  • Stellantrieb mit Federrückzug als 2-Punkt-Steuerung mit Ventilrückmeldung und Rückstellung bei Spannungsabfall
  • 90° drehbar
  • druckschlagfreier Betrieb
  • einfache Wartung im eingebauten Zustand
  • wartungsfreies Getriebe
  • zur Anbindung an KHS LOGIC Systemsteuer
... KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V, Figur 686 01

Produktmerkmale

  • elektrische Absperreinrichtung kombinierbar mit Spülsystem
  • äußerst druckverlustarm
  • mediumberührte Metallteile aus Edelstahl und Rotguss
  • Stellantrieb mit Federrückzug als 2-Punkt-Steuerung mit Ventilrückmeldung und Rückstellung bei Spannungsabfall
  • 90° drehbar
  • druckschlagfreier Betrieb
  • einfache Wartung im eingebauten Zustand
  • wartungsfreies Getriebe
  • zur Anbindung an KHS LOGIC Systemsteuerung  oder Gebäudeleittechnik (GLT)
  • mit selbstzentrierendem Achsadapter und festem Flansch zur Montage auf das Ventil
  • Außengewinde für flachdichtende Verschraubungen
  • herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM Dichtungskörper und Edelstahl-Schließkörper
  • totraumfrei

Normen und Zulassungen

  • DVGW-Zulassung
  • WRAS-Zulassung als Sammelzulassung der Figur 684
  • nach DVGW-Arbeitsblatt W 570
  • nach UBA-Bewertungsgrundlage
  • Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
  • DIN EN 13828
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische Daten

  • Druckstufe PN 16
  • max. Betriebstemperatur 75 °C
  • max. Umgebungstemperatur 55 °C
  • Schutzart IP54
  • Spannungsversorgung 24 V DC
  • Stellungsrückmeldung 0…10 V
  • Laufzeit Stellantrieb 90 s
  • Laufzeit bei Spannungsabfall 15 s
  • Anschlusskabellänge 0,9 m
  • Kabelquerschnitt 4 x 0,75 mm²
  • Leistungsaufnahme während Stellfahrt 3,5 W / 5 VA
  • Leistungsaufnahme während Stillstand 2,5 W

Produktdetails

minus icon

KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V, Figur 686 01

Produktmerkmale

  • elektrische Absperreinrichtung kombinierbar mit Spülsystem
  • äußerst druckverlustarm
  • mediumberührte Metallteile aus Edelstahl und Rotguss
  • Stellantrieb mit Federrückzug als 2-Punkt-Steuerung mit Ventilrückmeldung und Rückstellung bei Spannungsabfall
  • 90° drehbar
  • druckschlagfreier Betrieb
  • einfache Wartung im eingebauten Zustand
  • wartungsfreies Getriebe
  • zur Anbindung an KHS LOGIC Systemsteuer
... KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V, Figur 686 01

Produktmerkmale

  • elektrische Absperreinrichtung kombinierbar mit Spülsystem
  • äußerst druckverlustarm
  • mediumberührte Metallteile aus Edelstahl und Rotguss
  • Stellantrieb mit Federrückzug als 2-Punkt-Steuerung mit Ventilrückmeldung und Rückstellung bei Spannungsabfall
  • 90° drehbar
  • druckschlagfreier Betrieb
  • einfache Wartung im eingebauten Zustand
  • wartungsfreies Getriebe
  • zur Anbindung an KHS LOGIC Systemsteuerung  oder Gebäudeleittechnik (GLT)
  • mit selbstzentrierendem Achsadapter und festem Flansch zur Montage auf das Ventil
  • Außengewinde für flachdichtende Verschraubungen
  • herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM Dichtungskörper und Edelstahl-Schließkörper
  • totraumfrei

Normen und Zulassungen

  • DVGW-Zulassung
  • WRAS-Zulassung als Sammelzulassung der Figur 684
  • nach DVGW-Arbeitsblatt W 570
  • nach UBA-Bewertungsgrundlage
  • Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
  • DIN EN 13828
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische Daten

  • Druckstufe PN 16
  • max. Betriebstemperatur 75 °C
  • max. Umgebungstemperatur 55 °C
  • Schutzart IP54
  • Spannungsversorgung 24 V DC
  • Stellungsrückmeldung 0…10 V
  • Laufzeit Stellantrieb 90 s
  • Laufzeit bei Spannungsabfall 15 s
  • Anschlusskabellänge 0,9 m
  • Kabelquerschnitt 4 x 0,75 mm²
  • Leistungsaufnahme während Stellfahrt 3,5 W / 5 VA
  • Leistungsaufnahme während Stillstand 2,5 W

Technische Daten

plus icon
Armaturen
Ganze serie ansehen
XXX €
ca. 1-3 Werktage
Art-Nr.: 456399000
Hersteller-Nr.: 1900201500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 454931000
Hersteller-Nr.: 1581G02000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 459257000
Hersteller-Nr.: 6500203200
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455021000
Hersteller-Nr.: 4711102500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 006562000
Hersteller-Nr.: 006562000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455205000
Hersteller-Nr.: 1410G02500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 454916000
Hersteller-Nr.: 5750000300
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455174000
Hersteller-Nr.: 5990002500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455107000
Hersteller-Nr.: 5600601800
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000004
Hersteller-Nr.: 5780001500P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455001000
Hersteller-Nr.: 4760604000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 458075000
Hersteller-Nr.: E01055750001500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 456399000
Hersteller-Nr.: 1900201500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 454931000
Hersteller-Nr.: 1581G02000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 459257000
Hersteller-Nr.: 6500203200
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455021000
Hersteller-Nr.: 4711102500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 006562000
Hersteller-Nr.: 006562000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455205000
Hersteller-Nr.: 1410G02500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 454916000
Hersteller-Nr.: 5750000300
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455174000
Hersteller-Nr.: 5990002500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455107000
Hersteller-Nr.: 5600601800
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000004
Hersteller-Nr.: 5780001500P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455001000
Hersteller-Nr.: 4760604000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 458075000
Hersteller-Nr.: E01055750001500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 456399000
Hersteller-Nr.: 1900201500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 454931000
Hersteller-Nr.: 1581G02000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 459257000
Hersteller-Nr.: 6500203200
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455021000
Hersteller-Nr.: 4711102500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 006562000
Hersteller-Nr.: 006562000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455205000
Hersteller-Nr.: 1410G02500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 454916000
Hersteller-Nr.: 5750000300
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455174000
Hersteller-Nr.: 5990002500
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455107000
Hersteller-Nr.: 5600601800
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000004
Hersteller-Nr.: 5780001500P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 455001000
Hersteller-Nr.: 4760604000
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 458075000
Hersteller-Nr.: E01055750001500
Artikeldetails
ST
Exklusiv fürs SHK-Fachhandwerk
kostenloser Paketversand ab 120 Euro
14 Tage Rückgaberecht
50.000 Lagerartikel
XXX €
ca. 1-3 Werktage
Art-Nr.: 914622000
Hersteller-Nr.: 99261730
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000081
Hersteller-Nr.: 116777P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 718497000
Hersteller-Nr.: 236745
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 726506000
Hersteller-Nr.: 224 04
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 914622000
Hersteller-Nr.: 99261730
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000081
Hersteller-Nr.: 116777P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 718497000
Hersteller-Nr.: 236745
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 726506000
Hersteller-Nr.: 224 04
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 914622000
Hersteller-Nr.: 99261730
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000081
Hersteller-Nr.: 116777P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 718497000
Hersteller-Nr.: 236745
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 726506000
Hersteller-Nr.: 224 04
Artikeldetails
ST
* Listenpreis ohne Mehrwertsteuer. Abbildungen ähnlich.
® Colons GmbH & Co. KG
mail icon
info@colons.de
 phone icon
Mo-Do: 08-17 Uhr, Fr: 08-15 Uhr
02561/77440

Kemper KHS-VAV Vollstromabsperrvtl.68601 m.Federrückzug-Stellantr.DN25 beids.m.AG

Art-Nr. 459732000
GTIN-Nr. 0
Hersteller-Nr. 6860102500
Hersteller Kemper
XXX €
Lieferzeit: ca. 1-2 Wochen
Beschaffungsware

Produktdetails

KEMPER KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V, Figur 686 01, elektrische Absperreinrichtung kombinierbar mit Spülsystem, äußerst druckverlustarm, mediumberührte Metallteile aus Edelstahl und Rotguss, Stellantrieb mit Federrückzug als 2-Punkt-Steuerung mit Ventilrückmeldung und Rückstellung bei Spannungsabfall, 90 Grad drehbar, druckschlagfreier Betrieb, einfache Wartung im eingebauten Zustand, wartungsfreies Getriebe, zur Anbindung an KHS LOGIC Systemsteuerung oder Gebäudeleittechnik (GLT), mit selbstzentrierendem Achsadapter und festem Flansch zur Montage auf das Ventil, Außengewinde für flachdichtende Verschraubungen, herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM Dichtungskörper und Edelstahl-Schließkörper, totraumfrei, DVGW-Zulassung, WRAS-Zulassung als Sammelzulassung der Figur 684, nach DVGW-Arbeitsblatt W 570, nach UBA-Bewertungsgrundlage, Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1, DIN EN 13828, ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT, Druckstufe PN 16, max. Betriebstemperatur 75 GradC, max. Umgebungstemperatur 55 GradC, Schutzart IP54, Spannungsversorgung 24 V DC, Stellungsrückmeldung 0...10 V, Laufzeit Stellantrieb 90 s, Laufzeit bei Spannungsabfall 15 s, Anschlusskabellänge 0,9 m, Kabelquerschnitt 4 x 0,75 qmm, Leistungsaufnahme während Stellfahrt 3,5 W / 5 VA, Leistungsaufnahme während Stillstand 2,5 W

Technische Daten

Werkstoffgüte Bronze (Rg 5)
Ausführung Gerade
Oberfläche Unbehandelt
Bedienung Elektromotor
Anschluss 1 Außengewinde Gas zylindrisch (BSPP)
Anschluss 2 Außengewinde Gas zylindrisch (BSPP)
Nenninnendurchmesser Anschluss 2 DN 25
Mit Entleerventil Nein
Länge Anschluss 1 (mm) 81.0
Nenninnendurchmesser Anschluss 1 DN 25
Dichtung EPDM
Ventilwinkel (°) 0.0
Werkstoff des Gehäuses Bronze
Material primäre Spindeldichtung EPDM
Länge Anschluss 2 (mm) 81.0
Max. Mediumtemperatur (Dauerbetrieb) (°C) 75.0
Druckstufe Flansch PN 16
Druckstufe Artikel PN 16
Medizinisch sauber Nein
Gehäusekonstruktion 1-teilig
Kompletter Durchlass Ja
Material Spindel Bronze
Mit Ablaßmöglichkeit (Anschluss) Nein
Fettfrei Nein
Material Kugeldichtung EPDM
Material Kugel Bronze
Material sekundäre Spindeldichtung EPDM
Länge Handgriff (mm) 29.0
