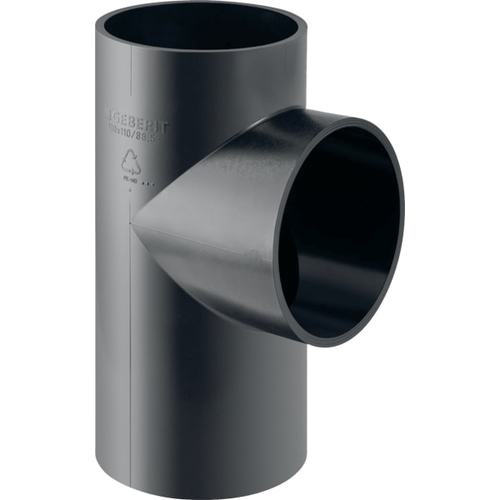

Geberit PE Abzweig 88,5 Grad DN100/50

Art-Nr.: 614227000
GTIN-Nr.: 4025416030911
Hersteller-Nr.: 367162161
Hersteller: Geberit
Abbildungen ähnlich
XXX €
Bitte melde Dich an um den Preis zu sehen
Lieferzeit:

Menge:
ST
Jetzt Anmelden

Geberit PE Abzweig 88,5°
Verwendungszwecke

  • Zur Gebäudeentwässerung
Technische Eigenschaften
  • Werkstoff: PE-HD
  • Form: Abzweig
  • DN / Nennweite: 100 / 50
  • d, ø / Außendurchmesser (mm): 110 mm
  • d1, ø / Außendurchmesser (mm): 50 mm
  • arc / Winkel (°): 88,5 °
  • H / Höhe (cm): 22,5 cm
  • X1 / Schenkellänge / L-Maß (cm): 13,5 cm
  • X2 / Schenkellänge / L-Maß (cm): 9 cm
  • X3 / Schenkellänge / L-Maß (cm): 9 cm
  • K1 / Kürzung (cm) - max.: 9,5 cm
  • K2 / Kürzung (cm) - max.: 2,5 cm
... Geberit PE Abzweig 88,5°
Verwendungszwecke
  • Zur Gebäudeentwässerung
Technische Eigenschaften
  • Werkstoff: PE-HD
  • Form: Abzweig
  • DN / Nennweite: 100 / 50
  • d, ø / Außendurchmesser (mm): 110 mm
  • d1, ø / Außendurchmesser (mm): 50 mm
  • arc / Winkel (°): 88,5 °
  • H / Höhe (cm): 22,5 cm
  • X1 / Schenkellänge / L-Maß (cm): 13,5 cm
  • X2 / Schenkellänge / L-Maß (cm): 9 cm
  • X3 / Schenkellänge / L-Maß (cm): 9 cm
  • K1 / Kürzung (cm) - max.: 9,5 cm
  • K2 / Kürzung (cm) - max.: 2,5 cm
  • K3 / Kürzung (cm) - max.: 5 cm

Produktdetails

minus icon

Geberit PE Abzweig 88,5°
Verwendungszwecke

  • Zur Gebäudeentwässerung
Technische Eigenschaften
  • Werkstoff: PE-HD
  • Form: Abzweig
  • DN / Nennweite: 100 / 50
  • d, ø / Außendurchmesser (mm): 110 mm
  • d1, ø / Außendurchmesser (mm): 50 mm
  • arc / Winkel (°): 88,5 °
  • H / Höhe (cm): 22,5 cm
  • X1 / Schenkellänge / L-Maß (cm): 13,5 cm
  • X2 / Schenkellänge / L-Maß (cm): 9 cm
  • X3 / Schenkellänge / L-Maß (cm): 9 cm
  • K1 / Kürzung (cm) - max.: 9,5 cm
  • K2 / Kürzung (cm) - max.: 2,5 cm
... Geberit PE Abzweig 88,5°
Verwendungszwecke
  • Zur Gebäudeentwässerung
Technische Eigenschaften
  • Werkstoff: PE-HD
  • Form: Abzweig
  • DN / Nennweite: 100 / 50
  • d, ø / Außendurchmesser (mm): 110 mm
  • d1, ø / Außendurchmesser (mm): 50 mm
  • arc / Winkel (°): 88,5 °
  • H / Höhe (cm): 22,5 cm
  • X1 / Schenkellänge / L-Maß (cm): 13,5 cm
  • X2 / Schenkellänge / L-Maß (cm): 9 cm
  • X3 / Schenkellänge / L-Maß (cm): 9 cm
  • K1 / Kürzung (cm) - max.: 9,5 cm
  • K2 / Kürzung (cm) - max.: 2,5 cm
  • K3 / Kürzung (cm) - max.: 5 cm

Technische Daten

plus icon

Bestelltabellen

plus icon
HDPE
Ganze serie ansehen
XXX €
ca. 1-3 Werktage
Art-Nr.: 680795000
Hersteller-Nr.: 363779163
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 130240000
Hersteller-Nr.: 367923161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614206000
Hersteller-Nr.: 365125161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614451000
Hersteller-Nr.: 363561161
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 614289000
Hersteller-Nr.: 360771161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614690000
Hersteller-Nr.: 369451161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 615692000
Hersteller-Nr.: 310007001
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614779000
Hersteller-Nr.: 370454161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614210000
Hersteller-Nr.: 367135161
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 614276000
Hersteller-Nr.: 360055161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614208000
Hersteller-Nr.: 367115161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614695000
Hersteller-Nr.: 369586161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 680795000
Hersteller-Nr.: 363779163
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 130240000
Hersteller-Nr.: 367923161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614206000
Hersteller-Nr.: 365125161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614451000
Hersteller-Nr.: 363561161
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 614289000
Hersteller-Nr.: 360771161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614690000
Hersteller-Nr.: 369451161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 615692000
Hersteller-Nr.: 310007001
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614779000
Hersteller-Nr.: 370454161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614210000
Hersteller-Nr.: 367135161
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 614276000
Hersteller-Nr.: 360055161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614208000
Hersteller-Nr.: 367115161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614695000
Hersteller-Nr.: 369586161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 680795000
Hersteller-Nr.: 363779163
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 130240000
Hersteller-Nr.: 367923161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614206000
Hersteller-Nr.: 365125161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614451000
Hersteller-Nr.: 363561161
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 614289000
Hersteller-Nr.: 360771161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614690000
Hersteller-Nr.: 369451161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 615692000
Hersteller-Nr.: 310007001
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614779000
Hersteller-Nr.: 370454161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614210000
Hersteller-Nr.: 367135161
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 614276000
Hersteller-Nr.: 360055161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614208000
Hersteller-Nr.: 367115161
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 614695000
Hersteller-Nr.: 369586161
Artikeldetails
ST
Exklusiv fürs SHK-Fachhandwerk
kostenloser Paketversand ab 120 Euro
14 Tage Rückgaberecht
50.000 Lagerartikel
XXX €
ca. 1-3 Werktage
Art-Nr.: 674324000
Hersteller-Nr.: 4000864206
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 770274000
Hersteller-Nr.: 9000487907
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 729526000
Hersteller-Nr.: 301-6202
Artikeldetails
TUB
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000074
Hersteller-Nr.: 116769P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 674324000
Hersteller-Nr.: 4000864206
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 770274000
Hersteller-Nr.: 9000487907
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 729526000
Hersteller-Nr.: 301-6202
Artikeldetails
TUB
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000074
Hersteller-Nr.: 116769P
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 674324000
Hersteller-Nr.: 4000864206
Artikeldetails
ST
XXX €
VPE: 10 ST
ca. 1-3 Werktage
Art-Nr.: 770274000
Hersteller-Nr.: 9000487907
Artikeldetails
ST
XXX €
ca. 1-3 Werktage
Art-Nr.: 729526000
Hersteller-Nr.: 301-6202
Artikeldetails
TUB
XXX €
ca. 1-3 Werktage
Art-Nr.: 009000074
Hersteller-Nr.: 116769P
Artikeldetails
ST
* Listenpreis ohne Mehrwertsteuer. Abbildungen ähnlich.
® Colons GmbH & Co. KG
mail icon
info@colons.de
 phone icon
Mo-Do: 08-17 Uhr, Fr: 08-15 Uhr
02561/77440

Geberit PE Abzweig 88,5 Grad DN100/50

Art-Nr. 614227000
GTIN-Nr. 4025416030911
Hersteller-Nr. 367162161
Hersteller Geberit
XXX €
Lieferzeit:


Technische Daten

Ausführung T-Stück
Anschluss 1 Kunststoffschweißende
Anschluss 2 Kunststoffschweißende
Oberflächenschutzanschluss 1 Unbehandelt
Behandlung Oberfläche 1 Unbehandelt
Oberflächenschutzanschluss 2 Unbehandelt
Behandlung Oberfläche 2 Unbehandelt
Verschlossen Nein
Mit Dichtungsmaterial Nein
Nenninnendurchmesser Anschluss 2 DN 50
Mit Entleerventil Nein
Mit Entlüfter Nein
Länge Anschluss 1 (mm) 135.0
Übergehend Nein
Nenninnendurchmesser Anschluss 1 DN 100
Systemgebunden Ja
Werkstoff Anschluss 1 Polyethylen (PE)
Werkstoff Anschluss 2 Polyethylen (PE)
Werkstoffgüte Anschluss 1 PE-80
Werkstoffgüte Anschluss 2 PE-80
Rohraußendurchmesser Anschluss 1 (mm) 110.0
Kontur Kode Sonstige
Rohraußendurchmesser Anschluss 2 (mm) 50.0
Länge Anschluss 2 (mm) 90.0
Arbeitslänge Anschluss 1 (mm) 135.0
Arbeitslänge Anschluss 2 (mm) 90.0
Winkel verstellbar Nein
Winkel (°) 88,5 - 88,5
Material Anschluss 3 Polyethylen (PE)
Oberflächenschutz Anschluss 3 Unbehandelt
Oberflächenbehandlung Anschluss 3 Unbehandelt
Nenninnendurchmesser Anschluss 3 DN 100
Anschluss 3 Kunststoffschweißende
Länge Anschluss 3 (mm) 90.0
Arbeitslänge Anschluss 3 (mm) 90.0
Durchflussart Nein
Materialqualität Anschluss 3 PE-80
Äußerer Rohrdurchmesser Anschluss 3 (mm) 110.0
Wanddicke Anschluss 3 (mm) 4.3
Wanddicke Anschluss 1 (mm) 4.3
Wanddicke Anschluss 2 (mm) 3.0
