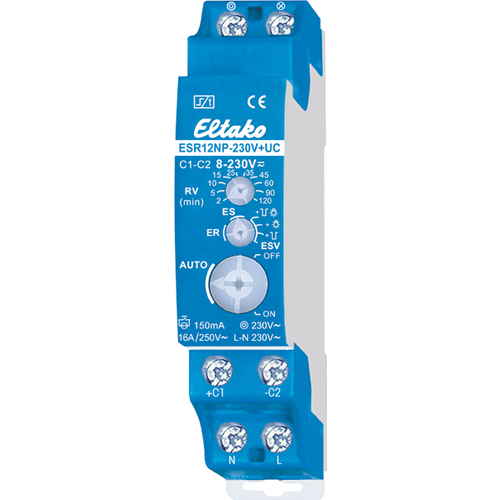

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2300W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspann ... Mehr anzeigen 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2300W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala. Mit Ansteuerungs-LED. Diese blinkt nach 15 Minuten bei blockiertem Taster (nicht in der Funktion ER). Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER). In den Relaisfunktionen zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit einem Drehschalter kann auf die Funktionen ES, ER und ESV gestellt werden: ES = Stromstoßschalter. ER = Schaltrelais. ESV = Stromstoßschalter mit Rückfallverzögerung. Der Stromstoßschalter schaltet sich nach Ablauf der eingestellten Verzögerungszeit automatisch aus, wenn der manuelle Aus-Befehl nicht gegeben wurde. Zeitbereich bis 120 Minuten einstellbar. ESV + Ausschaltvorwarnung = Bei zugeschalteter Ausschaltvorwarnung erfolgt 30 Sekunden vor Zeitablauf die Ausschaltvorwarnung durch mehrfaches kurzes Flackern der Beleuchtung. In dieser Zeit kann nachgeschaltet werden. ESV + Taster-Dauerlicht = Bei zugeschaltetem Taster-Dauerlicht schaltet dieser Stromstoßschalter auf Dauerlicht, wenn ein Steuertaster länger als 1 Sekunde betätigt wird. Es kann durch erneutes Tasten länger als 2 Sekunden ausgeschaltet werden. Wird dies vergessen, so wird das Dauerlicht automatisch nach 2 Stunden abgeschaltet. ESV + Ausschaltvorwarnung und Taster-Dauerlicht = Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Befindet sich dieses Stromstoß-Schaltrelais in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden.

Funktion= elektronisch mit Rückfallverzögerung
Montageart= DIN-Schiene
Breite in Teilungseinheiten= 1
Einbautiefe= 58 mm
Anzahl der Kontakte als Schließer= 1
Steuerspannung 1= 8..253 V
Steuerspannungsart 1= AC
Frequenz der Steuerspannung 1= 50 Hz
Steuerspannung 2= 10..230 V
Steuerspannungsart 2= DC
Frequenz der Steuerspannung 2= 50 Hz
Bemessungsschaltstrom= 16 A
Versorgungsspannung= 230 V
Spannungsart der Versorgungsspannung= AC/DC
Max. Glühlampenlast= 2300 W
Max. Leuchtstofflampenlast= 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)= 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert)= 500 VA
Max. Schaltstrom (cos phi = 0,6)= 8 A
Geeignet für Handbedienung= nein
