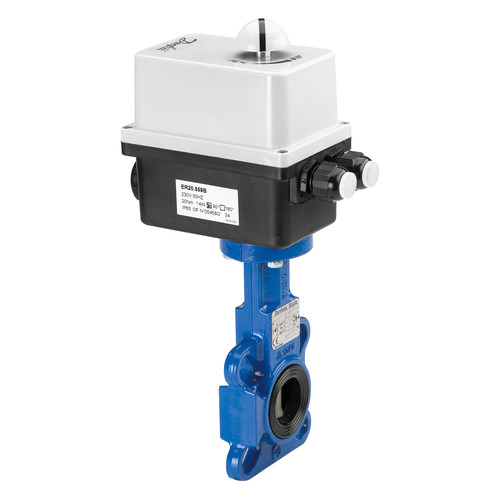

Danfoss Motorische Absperrklappe VFY-WA
mit aufgebautem elektr.
Drehantrieb vom Typ ER20
Versorgungsspannung 24 V
Frequenz: 50/60 Hz
Leistungsaufnahme 15 W
Eingangssignal 2-Punkt (Auf/Zu) oder 3-Punkt
Stellzeit 12s/90
Stellkraft 20Nm
Drehrichtung wählbar
2x pot. freie Endlageschalter (SPDT)
max. Schaltleistung 5A
Umgebungstemperatur -10 bis 55C
Schutzart IP66 gem. DIN EN 60529
Schutzklasse II gem. DIN EN 60730-1
Einbaulage stehend bis liegend
Mechanische Handverstellung,
Kraftabhängige Abschaltung des
Drehantrieb ... Mehr anzeigen Danfoss Motorische Absperrklappe VFY-WA
mit aufgebautem elektr.
Drehantrieb vom Typ ER20
Versorgungsspannung 24 V
Frequenz: 50/60 Hz
Leistungsaufnahme 15 W
Eingangssignal 2-Punkt (Auf/Zu) oder 3-Punkt
Stellzeit 12s/90
Stellkraft 20Nm
Drehrichtung wählbar
2x pot. freie Endlageschalter (SPDT)
max. Schaltleistung 5A
Umgebungstemperatur -10 bis 55C
Schutzart IP66 gem. DIN EN 60529
Schutzklasse II gem. DIN EN 60730-1
Einbaulage stehend bis liegend
Mechanische Handverstellung,
Kraftabhängige Abschaltung des
Drehantriebs in den Endlagen (Überlastungsschutz)
Positionsanzeige am Handversteller
Technische Daten Klappe
Nenndruckstufe: PN 16
Leckrate A, nach PED 2016/48/EU,
EN12266-1 (keine sichtbare Leckage)
Nenndurchmesser: DN 50
kvs-Wert: 79m3/h
Temperaturbereich: -10 bis 130C
Anschluss Zentrierlöcher (Einklemmklappe, Zwischenflansch)
Werkstoffe
Gehäuse: Gusseisen EN-GJL-250
Klappenscheibe EN-GJS-400-15 (GGG40)
Sphäroguss Epoxidbeschichtet
Spindel Edelstahl (AISI 420)
Dichtung EPDM
Sprengring Stahl XC75/ Edelstahl
O-Ring Nitril/Viton
Führungsbuchsen Verz. Stahl + PTFE

Fabrikat: Danfoss
Typ: VFY-WA DN50/24/EP
Bestell-Nr.: 065B8450
