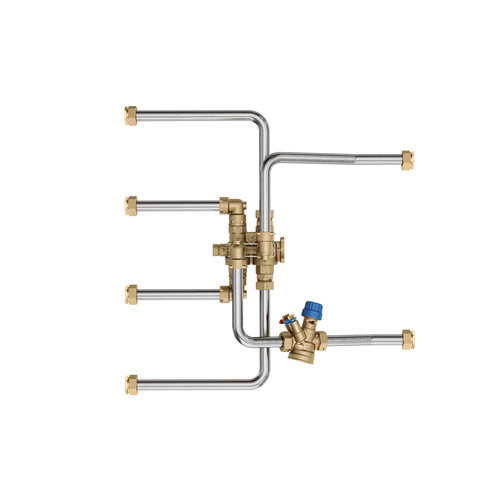

Danfoss Flexo Ventil-Baugruppe AB-QM 4.0 CO6, DN15LF, 20-200 l/h, 18x1mm

XXX €
Lieferzeit: ca. 2-3 Wochen
Beschaffungsware

Produktdetails

AB-QM 4.0 CO6 Flexo Ventil-Baugruppe zur flexiblen Installation von Heiz-/ Kühldecken und FanCoils an ein 4-Leiter Rohrsystem, bestehend aus: -Druckunabhängiges Abgleich- und Regelventil (PICV) AB-QM 4.0 -6-Wege-Umschaltventil CO6 -Anschluss Edelstahlrohr 18x1 oder Rp 1/2 Zoll -Durchflussmessung über Messnippel -Absperrung über CO6 und AB-QM -Druckstufe PN16, ab Werk dichtgeprüft -flexible Montage, Click-Fit Verbindung -max. Einbauhöhe 125mm -Temperaturbereich 0C ... +90C Merkmale AB-QM 4.0 (PICV) -Durchflussbegrenzungsfunktion -Lineare Regelcharakteristik -Regelverhältnis 1:1000 -Modulierende Regelung unter 1% des eingestellten Durchflusses, unabhängig von der Voreinstellung -Voreinstellbereich 10 ... 100 % -Einstellskala in Prozent des Durchflusses-Ventil -Ventil-Autorität a=1 -Mindestdifferenzdruck 16 kPa -Max. Differenzdruck 6 bar -Schließdruck 16 bar -Druckstufe PN 16 -Leckrate Klasse IV -Prüfnippel zur Durchflussprüfung -Umstellbare Regelkennlinie linear/ gleichprozentig über Stellantrieb -Werkstoff DZR-Messing (entzinkungsfrei) -Temperaturbereich -10C ... -95C Merkmale ChangeOver6-Ventil -Keine Querströmung zwischen dem Heiz- und dem Kühlkreislauf -Absperrung der 6 Wege in Mittelposition -Schließdruck 8 bar -Druckstufe PN 16 -Kvs = 2,4 m3/h -Max. Differenzdruck 7,3 kPa (650l/h) -Werkstoff DZR-Messing (entzinkungsfrei) Typ: AB-QM 4.0 CO6 Flexo DN15LF Nennweite DN15 LF Anschluss: 18 x 1mm Durchfluss: 20 - 200 l/h Bestell-Nr.: 003Z1580
