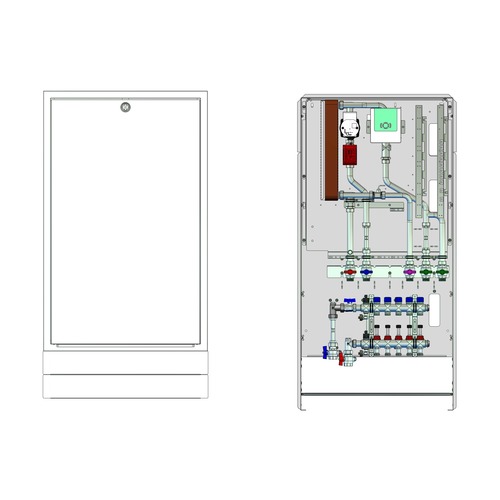

Die Frischwasser-Wohnungsstation
Friwara W32-4L-63-UP 10 Hkr.

Kurzprofil:
- Schüttleistung: bis 32 l/min
- kupfergelöteter Plattenwärme-
übertrager
- im Unterputzschrank montiert
- 4 Leitersystem mit
Verteiler für Flächenheizung
mit Durchflussanzeigern für den
manuellen hydraulischen Abgleich

Beschreibung:
Die Frischwasser-Wohnungsstation
Friwara W-4L dient der
Warmwasserversorgung und der
Wärme- bzw. Kühlwasserversorgung von
Flächenheizung bzw. -kühlung über ein
4-Leitersystem. Das bedeutet, das ... Mehr anzeigen Die Frischwasser-Wohnungsstation
Friwara W32-4L-63-UP 10 Hkr.

Kurzprofil:
- Schüttleistung: bis 32 l/min
- kupfergelöteter Plattenwärme-
übertrager
- im Unterputzschrank montiert
- 4 Leitersystem mit
Verteiler für Flächenheizung
mit Durchflussanzeigern für den
manuellen hydraulischen Abgleich

Beschreibung:
Die Frischwasser-Wohnungsstation
Friwara W-4L dient der
Warmwasserversorgung und der
Wärme- bzw. Kühlwasserversorgung von
Flächenheizung bzw. -kühlung über ein
4-Leitersystem. Das bedeutet, das
Warmwasserbereitung und Flächenheizung
bzw. -kühlung durch zwei Leitungssysteme
voneinander getrennt sind und
sich somit auch nicht hydraulisch
beeinflussen.

Funktionsweise:
Trinkwasserversorgung:
Die Friwara Wohnungsstation
funktioniert im Durchlaufprinzip und
sorgt für eine stetige, komfortable und
hygienisch einwandfreie Warmwasser-
versorgung.
Die Erwärmung des Trinkwassers erfolgt
ausschließlich bei Bedarf über einen
verbauten Plattenwärmeübertrager aus
Edelstahl. Durch die thermische Länge
des Übertragers wird eine rasche
Auskühlung und eine niedrige
Rücklauftemperatur garantiert. Die
Regelung, der am Regler vorgegebenen
Warmwassertemperatur, erfolgt durch
ein Zusammenspiel aus Volumenstrom-
sensor, Temperaturfühlern und PWM-
Ladepumpe. Der elektronische
Spezialregler (je nach Modul auch als
LAN und W-LAN Regler möglich)
gewährleistet auch bei schwankenden
Vorlauftemperaturen die exakte
Einhaltung der Trinkwarmwasser-
temperatur.
Der primärseitige Versorgerkreis wird
über ein Zonenventil nur dann geöffnet,
wenn die Station einen Warmwasser-
bedarf erkennt. Nach Beendigung des
Zapfvorganges wird das Ventil sofort
geschlossen.

Flächenheizungs- bzw. kühlwasser-
versorgung über Niedertemperatur-
Strang:
Über einen zusätzlichen Primär-Heizungs-
bzw. Kühlkreisanschluss in der Friwara
Wohnungsstation wird der Heiz- bzw.
Kühlkreisverteiler mit Heizwasser bzw.
Kühlwasser versorgt. Der benötigte
Volumenstrom der Flächenheizung- bzw.
-kühlung wird über die im primärseitigen
Versorgerkreis verbaute Pumpe
realisiert, in der Station ist keine
Pumpe verbaut.
Verteiler mit manuellem hydraulischen
Abgleich der Kreise am Durchfluss-
anzeiger (e-class 63).
Zusätzlich können die Klemmleiste
und die Stellantriebe montiert und
vorverdrahtet werden. Beim Verteiler mit
manuellen hydraulischen Abgleich sind
elektrothermische Stellantriebe 230 V
(Aufnahmegewinde M30x1,5, stromlos
geschlossen) montiert.

Vorteile:
- Warmwassertemperatur von 45 bis
60 °C frei wählbar
- einfache Montage und Wartung (Regler
fertig vorverdrahtet)
- konstante Zapftemperatur durch die
elektronische strawa-FRIWA-Regelung
- alle Komponenten aus einer Hand bzw.
in einer komplexen Station
- komfortable Möglichkeit zur Kalt-
wasser- und Wärmezählung im Wohnbau-
bereich
- druckgeprüft
- alle trinkwasserführenden Bauteile
entsprechen den Richtlinien des DVGW

Bestandteile:
Schrank:
- Unterputzausführung (UP)
- aus feuerverzinktem Stahlblech und
alle sichtbaren Teile in Weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße
B x H x T: 732 x 1457 x 160-220 mm

Anschlussleiste:
- Anschlussleiste 5-fach:
PVL-PRL-TWW-ETWK-ATWK
PVL: Primär-Vorlauf
PRL: Primär-Rücklauf
TWW: Trinkwasser warm
ETWK: Eingang Trinkwasser kalt
ATWK: Ausgang Trinkwasser kalt
- Kugelhähne DN 25 (1''AG fld.)
aus Messing mit DVGW-Zulassung
- optional mit Zirkulation
- Primär-Rücklauf optional mit Strang-
regulierventil (SRV) Ballorex Vario
DN20 oder Differenzdruckregler (DP)
Ballorex DP DN20

Frischwassermodul:
Heizungsseite:
- Plattenwärmeübertrager (PWÜ) kupfer-
gelötet (Cu) oder edelstahlgelötet (VA)
- Pulsweitenmodulierende Hocheffizienz-
pumpe Wilo Typ Yonos Para
15-130/8-75/IPWM-12
- Motorventil DN 25 im Ladekreis zur
Absperrung der Frischwasserstation im
Standby
- Wärmezählerpassstück variabel
1''AG fld. (Länge 130mm) oder
3/4'' AG fld. (Länge 110mm)
- Fühlereinbaustück direktfühlend
D= 5-5,2mm M10x1 IG (für Fabrikate Ista
Sensonic, Allmess V-Lite,
Pollux Com E, Techem delta tech,
Minol M, Rossweiner, ABB, Entec,
Molline)
Verrohrungsmaterial Edelstahl 1.4301
(DIN EN 10088)

Trinkwasserseite:
- Plattenwärmeübertrager mit Schütt-
leistung (SL) 32l/min
- Rückschlagklappe, Impulsgeber
Wasserzählerpassstück variabel
1''AG fld. (Länge 130mm) oder
3/4''AG fld. (Länge 110mm)
Verrohrungsmaterial Edelstahl 1.4401
(DIN EN 10088)

Frischwasserregler:
- Friwara Standardregler 1.0, optional
mit Friwara Regler LAN 2.0 oder WLAN 2.0
- Trinkwarmwassertemperatur einstellbar
von 45-60 °C
- Zirkulationsfunktionen (Zeitintervall)
- Komfortschaltung für Warmhaltung des
Plattenwärmeübertrager
- Einbindung in strawa Remoteportal bei
Regler LAN 2.0 und Regler-WLAN 2.0

Heizkreisverteiler:
Manuellen hydraulischen Abgleich über
den Durchflussanzeiger
FBH-Anschlussverteiler e-class 63 (mit
Regolux Durchflussanzeiger 0-3 l/min und
THV-Einsatz mit Anschlussgewinde
M30x1,5
2x flexible Anschlussrohre 1“IG-ÜW fld.
zur leichten Montage an die FBR-
Regelgruppe des Frischwassermoduls

Technische Daten:
Primärseite:
- max. Temperatur 90 °C
-> Empfehlung 60 °C zum Schutz
des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärme-
übertrager bis 111 kW
- max. Druckverlust 400 mbar
- max. Massenstrom ca. 1920 kg/h

Trinkwassererwärmung:
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Zapfleistung 32 l/min
bei primär 75 °C / 25 °C,
und sekundär 60 °C / 10 °C
- max. trinkwasserseitiger Druckverlust
575 mbar
- Anschlüsse 1'' AG flachdichtend für
Heizung und Trinkwasser
- Zirkulationsanschluss 3/4'' IG
- Ladepumpe: Pulsweitenmodulierende
(PWM) Hocheffizienzpumpe Wilo (W)
Typ Yonos Para 15-130 / 8-75 / IPWM-12
Zirkulationspumpe (optional):
Xylem ecocirc Pro 13-1 / 940-01

Flächenheizung bzw.- kühlung:
max- Betriebstemperaturen -10-70 °C
max. Betriebsdruck 4 bar
max. Prüfdruck 6 bar
max. Volumenstrom ca. 2,14 m³/h
