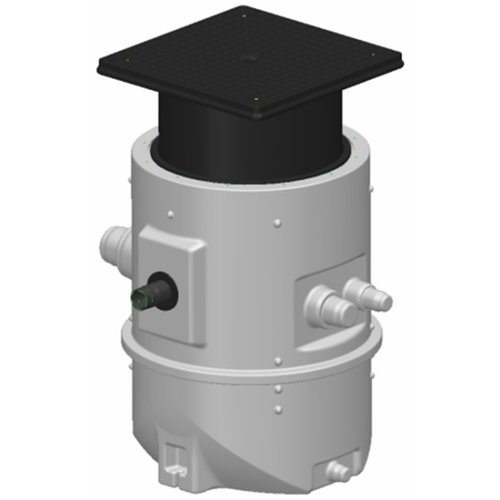

Automatische Schmutzwasserhebeanlage als
steckerfertige Doppelanlage für
Unterfluraufstellung, bestehend aus
Sammelbehälter aus schlagfestem
Kunststoff, zum Einbau in Grundplatten
oder Kellersohlen.
Abdeckung mit niveauausgleichender
Verlängerung, Abdeckplatte mit
Bodenablauf und Siphon,
Rückschlagklappe, Anschlussteile,
Rohbauabdeckung und Pumpen.
Volumen: 200 l
Durchmesser: 710 mm
Höhe: 970 mm bis 1170 mm, mit
Höhenausgleichsstück bis 1470 mm
verstellbar
Zulaufstutzen:
1x DN 100/DN 150:
gestuft,Ausendurchmesser ... Mehr anzeigen Automatische Schmutzwasserhebeanlage als
steckerfertige Doppelanlage für
Unterfluraufstellung, bestehend aus
Sammelbehälter aus schlagfestem
Kunststoff, zum Einbau in Grundplatten
oder Kellersohlen.
Abdeckung mit niveauausgleichender
Verlängerung, Abdeckplatte mit
Bodenablauf und Siphon,
Rückschlagklappe, Anschlussteile,
Rohbauabdeckung und Pumpen.
Volumen: 200 l
Durchmesser: 710 mm
Höhe: 970 mm bis 1170 mm, mit
Höhenausgleichsstück bis 1470 mm
verstellbar
Zulaufstutzen:
1x DN 100/DN 150:
gestuft,Ausendurchmesser 110/159 mm
2x DN 50/DN 70: gestuft,
gegenüberliegend, Ausendurchmesser 58/78
mm
1x DN 70/DN 100: gestuft,
Ausendurchmesser 78/110 mm
Druckseite:
Horizontal DN 50, Anschlussgew. G 2,
wahlweise glattes Rohr (Klebestutzen)
Ausendurchmesser 63 mm
Entlüftungsstutzen:
Wahlweise freier Anschlussstutzen DN
50/DN 70/DN 100/DN 150
Zusatzanschlüsse
Kabeldurchfuhrung: wahlweise freier
Anschlussstutzen DN 50/DN 70/DN 100/DN
150
Bodenablauf: DN 50
Notentleerung:
2x DN 40,gegenüberliegend, Aussendurchm.
49 mm
Anschluss-Set mit kompletter
Einbaugarnitur und 2 Schwimmschaltern
2 Tauchmotorpumpen Ama-Drainer A 405
NE/35
1 Schaltgerät für Doppelanlagen
LevelControl Basic 2 in
Kunststoffgehäuse entspricht IP 54 und
ist somit überflutungssicher neben der
Ama-Drainer-Box an der Wand zu
befestigen.
Funktionen:
- Spitzenlastschaltung
- Reservepumpe
- Direktanlauf
- Hand-0-Automatikschalter
- Anzeigeleuchten und Bedienfeld
- Hochwasseralarm
- Integrierter Alarmsummer 85 dB(A)
- Betriebsstundenzähler / Schaltspiele
je Pumpe
- Spannungsmessung, Phasenüberwachung,
potentialfreier Kontakt fur
Sammelstörmeldung
- 230 V-Variante: mit Anbausteckdose
Fabrikat: KSB
Typ: LevelControl BC2 230 DFNO 100
Fördergut: _Schmutzwasser_ mit
Feststoffen bis 35 mm Korngrösse
Betriebstemperatur: max. 40 oC (bis max.
3 Min. 90 oC)
Förderstrom: ______ m3/h
Förderhöhe: ______ m
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Drehzahl: ca. 2800 1/min
Nennleistung P1: 0.9 kW
Nennleistung P2: 0.55 kW
Nennstrom: 4.1 A
Anschlussleitung: H07RN-FG 3 x 1,0 mm2
Länge: 10 m
Gewicht: 54.7 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Ama-Drainer-Box
Baugröße: Z2 U 405/35
Artikelnummer: 29131758
EAN/GTIN: 4031932153959
Materialpreisgruppe: MX
