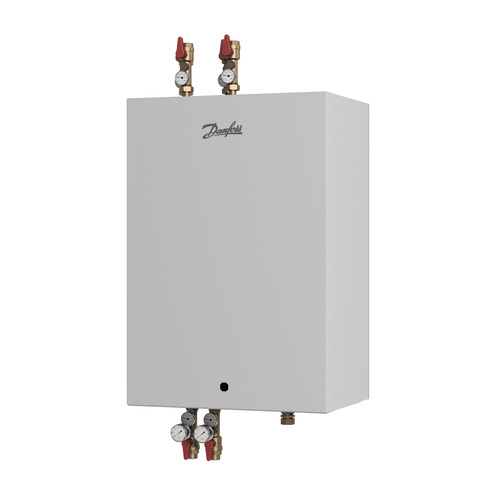

Danfoss Kompakt-Wärmeübergabestation DSP1 Small 25 kW HT I110 HE TWE FBH

Ausführung
Kompakt-Wärmeübergabestation zum direkten Anschluss an Fern- und Nahwärmenetze für indirekte Betriebsweise. Primärseitig geschweißte Ausführung nach EN 287 mit Spezialanstrich, komplett auf Wandrahmen verrohrt und elektrisch verdrahtet, zum Anschluss an Fernwärmenetz und Hausanlage. Die DSP1 Small wird anschlussfertig in einem Stahlblechgehäuse mit EPP Dämmung geliefert.
Geforderte Wasserqualität gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh ... Mehr anzeigen Danfoss Kompakt-Wärmeübergabestation DSP1 Small 25 kW HT I110 HE TWE FBH

Ausführung
Kompakt-Wärmeübergabestation zum direkten Anschluss an Fern- und Nahwärmenetze für indirekte Betriebsweise. Primärseitig geschweißte Ausführung nach EN 287 mit Spezialanstrich, komplett auf Wandrahmen verrohrt und elektrisch verdrahtet, zum Anschluss an Fernwärmenetz und Hausanlage. Die DSP1 Small wird anschlussfertig in einem Stahlblechgehäuse mit EPP Dämmung geliefert.
Geforderte Wasserqualität gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466 bzw. nach VDI2035 (Vermeidung von Schäden an Warmwasser- Heizungsanlagen nach DIN EN 12828).
Die witterungsgeführte Regelung wird über den ECL310 gewährleistet, der je nach Anforderung mit optionaler Applikation bestückt wird (siehe unten).

Primärseite
2 Absperrarmaturen G 3/4" AG
2 Manometer
2 Thermometer
1 Schmutzfänger
1 Entlüftung
1 Entleerung
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb mit Sicherheitsfunktion
(typgeprüft nach DIN EN 14597) als Kombiventil
Fabrikat: Danfoss
Typ: AVQM/AMV13, DN15, kvs 2,5
1 Passstück für Wärmemengenzähler G3/4" x110mm im Rücklauf,
Anschlussstück für Direktfühler M10x1

Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06H-1-36

Sekundärseite
1 Sicherheitstemperaturwächter (STW), typgeprüft
1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits
1 Anschluss für Membran-Ausdehnungsgefäß
1 Entleerung
1 Manometer
1 Schmutzfänger

Heizkreis 1 (HE ungemischt nach oben)
1 Umwälzpumpe UPM3 AUTO L 15-70 230 V 130mm
Hocheffizienzpumpe, EEI -Index <0,23
1 Rückschlagventil
2 Thermometer
2 Absperrarmaturen Rp 3/4"

Heizkreis 2 (Trinkwassererwärmung nach oben)
1 Umwälzpumpe UPM3 AUTO L 15-70 230 V 130mm
Hocheffizienzpumpe, EEI -Index <0,23
1 Rückschlagventil
2 Thermometer
2 Absperrarmaturen Rp 3/4"

Heizkreis 3 (FBH gemischt nach unten)
1 3-Wege-Mischventil mit elektrischem Stellantrieb
Fabrikat: Danfoss
Typ: HRB 3 DN20, kvs 6,3/AMB162
1 Sicherheitstemperaturwächter (STW), typgeprüft
1 Rückschlagventil
1 Umwälzpumpe UPM3 AUTO L 25-70 230 V 180mm
Hocheffizienzpumpe, EEI -Index <0,23
2 Thermometer
2 Absperrarmaturen Rp 1"

Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises mit Speicherladesystem bzw. Speicherwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler, Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlossene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: ECL 310/A367

1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Universal-Kabeltemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
1 Universal-Kabeltemperaturfühler 5m, Pt1000 für Trinkwassererwärmung (lose beigelegt)
1 Anlegetemperaturfühler Pt1000 als Vorlauffühler
Fabrikat: Danfoss
Typ: ESM-11

Technische Daten
Leistung (kW): 25
bei max. Volumenstrom (pri. / sek.) (m3/h): 1,0 / 1,1
und Druckverlust (pri.) (kPa): 59
und Restförderhöhe (sek. HE, TWE) (kPa): 35
und Restförderhöhe (sek. FBH) (kPa): 26

Druckstufe: PN16
FW-Netz, max. Differenzdruck (bar): 12
FW-Netz, max. Vorlauftemperatur (C): 130

Elektrischer Anschluss: 230V AC

Abmessungen (L/B/H) (mm): 333/490/1405
Gewicht (kg): 58

Fabrikat: Danfoss
Typ: DSP1 Small 25 kW HT I110 HE TWE FBH
Bestell-Nr.: 146B2981
